Cara membuat ulir dalam menggunakan mesin bubut dapat dilakukan dengan ;



Langkah-langkah pembubutan ulir dalam.

Pada pembubutan ulir dalam pada prinsipnya sama dengan ulir luar hanya berbeda pada alat potong dan ukuran pembubutan rata sebelum diulir

    1. Mempersiapkan gambar kerja yang akan dikerjakan



    2. Mempersiapkan alat potong.

        Alat potong yang digunakan antaran lain ;

        a. Center drill

           Center drill digunakan untuk membuat awalan lubang pada pengeboran lubang di mesin bubut

        b. Twist drill

            Digunakan untuk membuat lubang awal pada proses pembubutan ulir dalam

        c. Pahat alur dalam

            Pada lubang bertingkat atau ulir tidak tembus maka perlu dibuat alur untuk pembebasan ulir                    dengan pahat alur dalam

        d. Pahat Ulir dalam

         Digunakan untuk pembubutan ulir dalam



3.       Membubut diameter Minor untuk ulir dalam

    Pada pembubutan ulir dalam maka diameter lubang yang dibubut adalah sebesar diameter mayor ulir  dikurangi pitch (jarak puncak ulir). Misalnya Ulir M14 x 2 maka diameter lubang yang dibuat adalah 14 – 2 = 12 mm. dan agar dalam pengepasan ulir lebih mudah biasanya diameter minor ditambah 0,2 mm sehingga diameter yang dibubut adalah 12,2 mm. untuk  proses pembubutan ulir dalam sama dengan pembubutan ulir luar



4.       Membuat alur pembebas ulir




5.       Mengatur jarak puncak (pitch) yang diinginkan

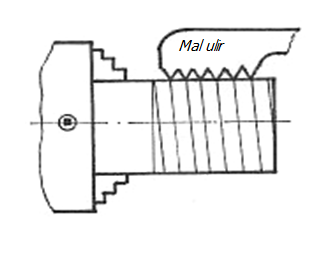

6.       Mengecek kesesuaian jarak puncak ulir





7.       Pembubutan ulir

Untuk membubut Ulir silahkan tonton videonya

Membubut Ulir dalam
